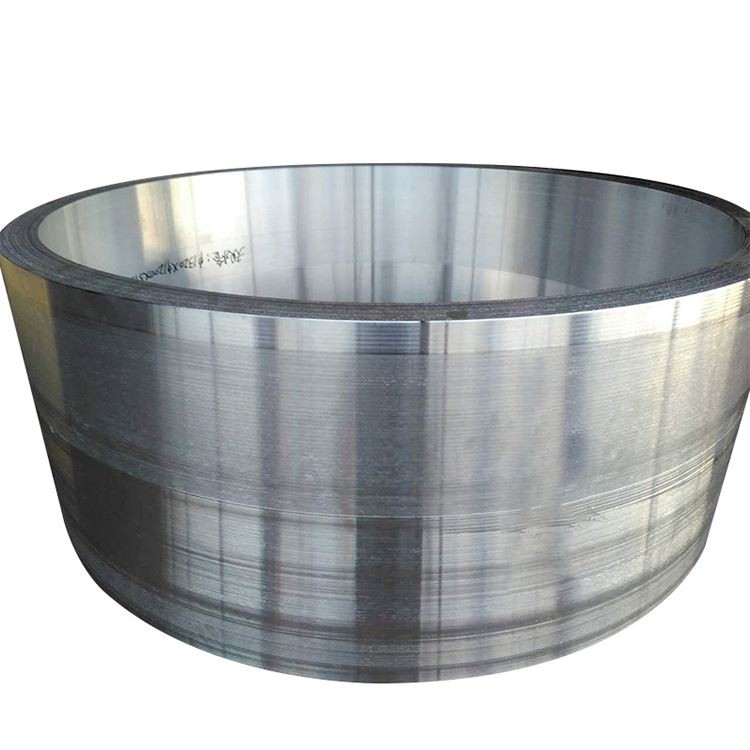

Grote diameter aluminium legering gesmede ringen

Large diameter aluminum alloy forged rings are indispensable high-performance structural components in modern industry, widely used in fields demanding stringent requirements for strength, toughness, reliability, dimensional stability, and lightweighting. These rings are typically made from various grades of aluminum alloys through precise forging processes, with sizes ranging from hundreds of millimeters to several meters, en dienovereenkomstig verhoogde wanddikte en hoogte . smeeding geeft superieure mechanische eigenschappen, een zeer dichte interne structuur en geoptimaliseerde korrelstroom langs de omtrek van de ring, waardoor uitstekende prestaties mogelijk worden onder extreme bedrijfsomstandigheden .

Veel voorkomende aluminiumlegeringsklassen:

Hoogstrengte series (e . g ., 2024, 7075, 7050): Voornamelijk gebruikt in ruimtevaart, militaire en andere gebieden met extreme sterkte-gewichtsverhouding vereist .

Corrosiebestendige/lasbare serie (e . g ., 5052, 5083, 5a06): Op grote schaal toegepast in mariene engineering, cryogene opslagtanks, drukvaten en andere gebieden die een hoge corrosieweerstand, lasbaarheid en cryogene taaiheid vereisen .

Algemene structurele series (e . g ., 6061, 6082): Geschikt voor algemene engineeringstructuren, evenwichtssterkte, machiniteit en kosten .

Premium smeedproces voor ringen met een grote diameter: Het produceren van aluminiumlegering met een grote diameter Aluminium gelegde ringen is een technologie-intensief en apparatuur-beleefd proces, met bijzondere nadruk op interne kwaliteit en microstructurele uniformiteit:

Smelt en ingot voorbereiding:

High-zuiverheid primaire aluminium en legeringselementen zijn geselecteerd .

Geavanceerd smelten, verfijnen, filteren en ontgassen technologieën (e . g ., snif, vacuüm ontgassing, elektromagnetisch roeren) worden gebruikt om ultra-high smelt netheid te minimaliseren, insluitingen en gasgehalte {.}

Grote directe chill (DC) gietsystemen worden gebruikt om ingots met een grote diameter te produceren met stabiele afmetingen en uniforme interne structuur, die voldoen aan de vereisten voor daaropvolgende grootschalige smeden .

Ingot homogenisatiebehandeling:

Grote ingots ondergaan langdurige (typisch tientallen uren), multi-fasen homogenisatie gloeiende behandeling om macrosegregatie te elimineren, een meer uniforme distributie van legeringselementen te garanderen en de ingot-ductiliteit te verbeteren, ze voorbereiden op daaropvolgende grootschalige smeing .

Billet voorbereiding en inspectie:

Ingot oppervlakte -conditionering (scalperen of frezen) om oppervlaktefouten te verwijderen .

Strikte 100% ultrasone inspectie wordt uitgevoerd om ervoor te zorgen dat het ingot vrij is van interne defecten die de smeden van kwaliteit en eindproductprestaties kunnen beïnvloeden (e . g ., scheuren, porositeit, grote insluitsels) .

Voorverwarmen: het ingot of voorvorm is uniform verwarmd tot het precieze smeden temperatuurbereik om optimale ductiliteit en uniforme vervorming te garanderen tijdens het vormgeven .

Smeedreeks:

Verontrustend en voorafgaan: De ingot is onderworpen aan multi-directionele, meerdere verstoorde en tekenbewerkingen op grote hydraulische persen om de as-caste structuur af te breken, grote korrels te elimineren en een geschikte voorvormvorm te vormen (e . g ., schijf of pancake) .

Piercing: Een centraal gat wordt op de pers gevormd door het materiaal te ponsen of door het materiaal uit te breiden over een doorn, waardoor een voorlopige ringstructuur wordt gecreëerd . Dit proces maakt het materiaal verder en verfijnt de microstructuur .

Ring rollende formatie: Dit is cruciaal voor het vormen van een grote diameter ringen . op grote verticale of horizontale ringrolmachines, continu radiale radiale en axiale compressie wordt aangebracht op de ring voorvorm door een hoofdrol en een door de mandrol, de diameter van de ring en de hoogte.}}} ring ring ring ring ring ring ring ring ring ring met een aanzienlijk plastic -ring. Ring's omtrek, het aanzienlijk verbetering van de mechanische eigenschappen van de omtrek en het verdere verbetering van materiaaldichtheid .

Die smeden afwerking (optioneel): Voor ringen met meer complexe vormen of extreem hoge dimensionale nauwkeurigheidsvereisten, kan definitieve vorming worden uitgevoerd op grote dobbelsteen -smeedpersen om precieze geometrische afmetingen te verkrijgen en een goede oppervlakte -afwerking .

Warmtebehandeling:

Afhankelijk van de legeringscijfer en de eindprestatievereisten, oplossingsbehandeling, uitdoving en verouderingsbehandeling (voor warmtebehandelbare legeringen) of stabilisatiebehandeling (voor niet-verwarmingstheelkundige legeringen) worden uitgevoerd . warmte-behandelingsprocessen zijn cruciaal voor de microstructurele uniformiteit en stresscontrole van grote diameter en stresscontrole van grote diameter-ringen van grote diameter en stresscontrole van grote diameter-ringen van grote diameter en stresscontrole van grote diameter-ringen van grote diameter en stresscontrole van grote diameter-ringen van grote diameter en stresscontrole van grote diameter, kan een special cooling-media en spanningsmedia en spanningsmedialen en spanning van grote diameter van grote diameter en stresscontrole van grote diameter van grote diameter en stressbeheersing van grote diameter van grote diameter uitgevoerd. Stress .

Afwerking en inspectie:

Ontbramen, rechttrekken, dimensionale inspectie, oppervlaktekwaliteitscontroles, enz. .

Ten slotte wordt uitgebreide niet -destructieve tests (e . g ., ultrasone, penetrant, eddy -stroom) uitgevoerd om ervoor te zorgen

De mechanische eigenschappen van aluminiumlegering met een grote diameter -gelegde ringen zijn afhankelijk van de geselecteerde legeringsklasse, warmtebehandelingstemper en de optimalisatie van het smeedproces . In het algemeen bieden gesmede ringen de volgende voordelen:

Typisch prestatiebereik (afhankelijk van legering en bui):

Ultieme treksterkte: 170 MPa - 600 MPA

Opbrengststerkte (0,2%): 60 MPa - 550 MPA

Verlenging: 7% - 28%

Hardheid: 40 HB - 180 HB

Vermoeidheidsterkte: 70 MPa - 200 MPA

Breukstuwheid (k1c): 20 mpa√m - 45 mpa√m

De microstructuur van aluminiumlegering van grote diaminiumlegering is de fundamentele garantie voor hun uitstekende macroscopische eigenschappen:

Belangrijke microstructurele kenmerken:

Graanstructuur en graanstroom:

Na het smeden, vooral ringrollen, worden grove as-gegoten korrels gebroken en heroriënteerd, die fijne, gelijkwaardig herkristalliseerde korrels en/of langwerpige niet-opnieuw opgenomen korrels worden uitgelijnd met de belangrijkste vervormingsrichting .

Grain flow is a unique characteristic of forgings, referring to the fibrous structure formed by internal metal grains during plastic deformation along the contour and stress direction. In large diameter forging rings, grain flow is uniformly distributed along the ring's circumference, providing excellent circumferential strength, fatigue resistance, and toughness.

Dispersoïden gevormd door legeringselementen (e . g ., al₃zr, almncr) remmen effectief korrelgroei en herkristallisatie, het handhaven van graanverfijning .

Hoge dichtheid en eliminatie van defecten:

De immense druk die tijdens het smeedproces wordt uitgeoefend, sluit interne defecten volledig, zoals porositeit, krimpholtes en gaszakken, die kunnen ontstaan tijdens het gieten, waardoor de dichtheid van het materiaal aanzienlijk wordt verbeterd .

Vermindert niet-metalen insluitsels en macrosegregatie, wat leidt tot een meer uniforme microstructuur .

Versterking van de faseverdeling:

Precieze controle over warmtebehandelingsprocessen zorgt voor uniforme en fijne neerslag en verdeling van het versterken van fasen (e . g ., mg₂al₃ in 5xxx -serie, of al₂cumg, mgzn₂ in 2xxx/7xxx -serie) binnen de granen en bij graangrenzen, de alloeg, de alloeg, de alloeg de allerivering.

De morfologie en verdeling van neerslag bij korrelgrenzen worden ook strikt geregeld om stresscorrosiebeschrakweerstand te optimaliseren .

Het groottebereik van de aluminium legering van de grote diameter gelegde ringen is erg breed en kan worden vervaardigd volgens klantspecifieke vereisten .

Aanpassingsmogelijkheden:

Op maat gemaakte gesmede ringen met verschillende maten, vormen (e . g ., niet-circulaire, conische) en tolerantievereisten kunnen worden geproduceerd volgens gedetailleerde klanttekeningen en technische specificaties .

Meestal aangeboden in ruwe bewerkte of afwerkingsbewerkte omstandigheden om de verwerkingskosten van de klant en de tijd te verminderen .

5. Temperaanduidingen en warmtebehandelingsopties

Grote diameter aluminium legering gesmede ringen kunnen worden geleverd in verschillende warmtebehandelingstemperaties, afhankelijk van hun legeringstype en de uiteindelijke toepassingsvereisten .

Temper selectiebegeleiding:

Krachtvereisten: 7xxx -serie T6 Temper biedt de hoogste sterkte, maar de SCC -gevoeligheid moet worden beschouwd als .

Corrosieweerstand: 5xxx -serie (H116/H321) en 7xxx -serie T73/T74 Tempers zijn de beste keuze .

Lasbaarheid: 5xxx- en 6xxx -reeks legeringen hebben uitstekende lasbaarheid . conventionele fusielassen wordt over het algemeen niet aanbevolen voor 2xxx en 7xxx serie .

Dienstomgeving: Specifieke vereisten voor mariene omgevingen, cryogene omgevingen, drukvaten, enz. .

Bewerking van aluminiumlegering met grote diamineergesmolten vereist meestal grote gereedschappen met een hoog rigiditeit en gespecialiseerde bewerkingsstrategieën .

Productiebegeleiding:

Machinaliteit: Aluminiumlegeringen hebben over het algemeen een goede bewerkbaarheid, maar plakkerigheid en chippappen zijn veel voorkomende problemen . scherpe gereedschappen met grote harkhoeken, hoge helixhoeken, gecombineerd met efficiënte koelmeermiddelen en goede chip evacuatiesystemen, zijn nodig .

Resterende stressmanagement: Grootzijdige smeedstukken zijn vatbaar voor significante restspanningen tijdens het uitdrijven en bewerken, wat kan leiden tot vervorming . stressontlastingsmethoden zoals stretchen (Txx51), compressie of trillingsstressverlichting kan worden gebruikt .

Oppervlaktebehandeling: Anodisatie-, schilder- of conversiecoatingbehandelingen kunnen worden toegepast, afhankelijk van de serviceomgeving en esthetische vereisten .

De corrosieweerstand van aluminiumlegering met een grote diameter is een belangrijk voordeel voor hun toepassing in harde omgevingen .

Beschermingssystemen:

Legering en humeur selectie: Selecteer legeringscijfers en warmtebehandelingstempers met inherent superieure corrosieweerstand (e . g ., 5xxx serie H116/H321 of 7xxx -serie T73/T74) .

Oppervlaktebehandeling:

Anodiseren: De meest voorkomende beschermingsmethode, die een harde, dichte oxidefilm vormt die corrosie en slijtvastheid verbetert .

Chemische conversie coatings: Dienen als uitstekende primers voor verf of lijmen, die basisbescherming bieden .

Schilder-/coatingsystemen: Hoogwaardige epoxy-primers en polyurethaan topcoats bieden langetermijnbescherming in mariene en industriële omgevingen .

Ontwerpoverwegingen: Vermijd gebieden van waterinsluiting en spleetcorrosie; Galvanisch isolatie toepassen in contact met ongelijksoortige metalen .

Ontwerpoverwegingen:

Lichtgewicht: De lage dichtheid van aluminiumlegeringen maakt het mogelijk om ringen met een grote diameter te bereiken om aanzienlijke gewichtsvermindering te bereiken, waardoor substantiële economische en prestatievoordelen worden geboden in ruimtevaart-, spoortransport- en mariene toepassingen .

Bedrijfstemperatuurbereik: Moet worden bepaald op basis van het type legeringstype en applicatie-omgeving, het vermijden van langetermijnservice bij hoge temperaturen die kunnen leiden tot degradatie van prestaties .

Sterkte en stijfheidsbalans: Door een redelijk sectieontwerp en legeringsselectie, zorg voor voldoende stijfheid om overmatige vervorming te voorkomen, terwijl voldoet aan de sterkte -vereisten .

Milieuaanpassingsvermogen: Overweeg factoren zoals corrosiviteit, temperatuurbereik, trillingen en impactbelastingen van de werkomgeving .

Kwaliteitscontrole voor aluminium legering van grote diaminiumgesmede ringen is extreem streng, die elke fase omvat van grondstoffen tot aflevering van eindproduct .

Standaard testprocedures:

Grondstofcertificering: Traceerbaarheid van ingots, verificatie van chemische samenstelling, warmtummer, productiedatum, enz. .

Smelt- en ingot -kwaliteitscontrole: Online elementaire analyse, meting van waterstofgehalte, monitoring van filterefficiëntie, ultrasone foutdetectie .

Smeden procesmonitoring: Realtime monitoring van temperatuurprofielen, vervormingshoeveelheden, druk, matrijsconditie, enz. .

Warmtebehandelingsproces Monitoring: Uniformiteit van de oventemperatuur, tijd, koelsnelheid, uitblik mediatemperatuur, enz. .

Dimensionale en geometrische nauwkeurigheidsinspectie: Uitgebreide inspectie van buiten- en binnendiameters, wanddikte, hoogte, vlakheid, concentriciteit, enz. ., met behulp van machines met een hoge precisiecoördinaten (CMMS), laserscanners, enz. .

Mechanische eigenschapstests:

Bemonstering: Monsters worden afkomstig van kritieke locaties (meestal omtrek- en radiale richtingen van de ring) volgens het smeden van afmetingen en standaardvereisten voor het testen .

Tests: Treksterkte (uts, ys, el), hardheid, impact taaiheid, vermoeidheid, breuktaaiheid, stresscorrosie kraken (scc) .

Niet -destructieve testen (NDT):

Ultrasone tests: 100% volumetrische inspectie van de gehele ring, de meest effectieve methode voor het detecteren van interne defecten (e.g., insluitsels, porositeit, scheuren, interkristallijne corrosie), vaak vereist om te voldoen aan de lucht- en ruimtevaartnormen (e.g., AMS 2630 klasse AA).

Penetrant testen: Detecteert oppervlakte- en nabije oppervlakdefecten .

Wervelstroom testen: Detecteert oppervlakte- en nabije oppervlakdefecten, met name voor geleidende materialen .

Radiografische tests (RT): Gebruikt voor interne defect opnieuw inspectie in specifieke kritieke gebieden .

Microstructurele analyse: Metallografisch onderzoek om de korrelgrootte, korrelstroom, mate van herkristallisatie, neerslagverdeling, defecttypen, enz. . te evalueren

Oppervlakteruwheidsmeting.

Normen en certificeringen:

Voldoet aan ASTM B247, AMS (Aerospace Material Specifications), EN (Europese normen), GB/T (Chinese nationale normen), enz. .

Quality System Certifications: ISO 9001, AS9100 (Aerospace) .

EN 10204 Type 3 . 1 of 3.2 Materiaaltestrapporten kunnen worden verstrekt en certificering van derden kan worden geregeld op verzoek van de klant.

Grote diameter aluminium legering gesmede ringen spelen een cruciale rol in verschillende hightech en zware industriële sectoren vanwege hun uitstekende algemene prestaties .

Primaire toepassingsgebieden:

Ruimtevaart: Vliegtuigmotoromhulsels, turbine-componentringen, overliggende lozingsringen, raketbrandstoftankverbindingsringen, structurele ringen van ruimtevaartuigen, enz. .

Energie -industrie: Ringen van de apparatuur van kerncentrales, windturbine hoofdschachtflenzen, flenzen met grote drukvaten, ringen van waterstofbrandstoftank, enz. .

Mariene en offshore engineering: Grote scheepsromp Structurele verbindingsringen, kritische ondersteuningsringen voor offshore boorplatforms, diepzee-onderdompelende drukrompverbindingsringen, LNG Carrier Tank-ringen, enz. .

Spoorwegtransit: High-Speed Train Body Connecting Rings, Critical Bogie Smeeding, Large Train Rem System Rings, enz. .

Militair: Grote artillerie-pistoolbevestigingen, gepantserde voertuig dragende ringen, raketlanceerringen, enz. .

Zware machines: Grote lagerraces, versnellingsbanden, hoofdlagerringen voor tunnelboormachines, enz. .

Ontwerp voordelen:

Lichtgewicht: De lage dichtheid van aluminiumlegeringen gecombineerd met het smedenproces zorgt voor een aanzienlijke gewichtsvermindering van grote structurele componenten, het verbeteren van de efficiëntie en het verlagen van de bedrijfskosten .

Hoge betrouwbaarheid en veiligheid: De hoge sterkte, hoge taaiheid, uitstekende vermoeidheidsweerstand en dichte interne microstructuur geleverd door smeden zorgen voor de langdurige betrouwbaarheid van componenten onder extreme belastingen en complexe omgevingen .

Dimensionale stabiliteit: Na rigoureuze warmtebehandeling en stressverlichting vertonen gesmede ringen met grote diameter een goede dimensionale stabiliteit tijdens de daaropvolgende bewerking en langdurige service .

Corrosieweerstand: Met name 5xxx -serie legeringen vertonen uitstekende corrosieweerstand in mariene en industriële omgevingen .

Ontwerpflexibiliteit: Door selectie van verschillende legeringen, warmtebehandelingstempers en aangepaste smeedprocessen, kunnen verschillende complexe en veeleisende ontwerpvereisten worden voldaan .

Ontwerpbeperkingen:

Kosten: De productie van gesmede ringen met een grote diameter vereist dure gespecialiseerde apparatuur en complexe processen, wat leidt tot hogere initiële kosten .

Temperatuurgevoeligheid: Sommige hoogwaardig aluminiumlegeringen kunnen prestatiedegradatie ervaren in langdurige omgevingen op hoge temperatuur, waardoor de bedrijfstemperatuurlimieten worden overwogen .

Lasbaarheid: Sommige hoogwaardig legeringen hebben een slechte lasbaarheid, die speciale lastechnieken of ontwerp kunnen vereisen om lassen te voorkomen .

Restspanning: Het uitdovingsproces voor grote smeedijen kan significante restspanningen genereren, waarvoor geschikte stressverlichtingbehandelingen nodig zijn .

Economische en duurzaamheidsoverwegingen:

Levenscycluswaarde: Hoewel de initiële investering hoog is, verminderen de superieure prestaties en lange levensduur van gesmede ringen onderhouds- en vervangingskosten, waardoor een hogere economische waarde wordt geboden op de lange termijn .

Materiaalgebruik: Smeden is een bijna-net vormproces, waardoor grondstofafval effectief wordt verminderd in vergelijking met traditionele bewerking .

Milieuvriendelijkheid: Aluminiumlegeringen zijn volledig recyclebare materialen, in lijn met groene productieprincipes; Productlichtgewicht draagt ook bij aan het verminderen van het energieverbruik en koolstofemissies van eindproducten .
